Enlace de datos de video IP para mini dron, encriptación AES de 5-15 km
Introducción
El LKAV-3621V2 es una radio IP OFDM de tamaño mini que funciona en las bandas de 800MHz, 1.4GHz y 2.4GHz, con tecnología de salto de frecuencia (FHSS) para garantizar una buena estabilidad incluso en condiciones de movimiento rápido. Admite una velocidad de datos de hasta 30 Mbps y un rango de transmisión de hasta 5-15 km de aire a tierra, es ideal para aplicaciones de transmisión inalámbrica de largo alcance y alto flujo de datos, como vigilancia, UAV, USV y robótica.
Características
● Modulación TDD-OFDM
● Admite 3 bandas (800HMz/1.4GHz/2.4GHz)
● Admite FHSS dentro de cada banda
● 1.4/3/5/10/20MHz cinco anchos de banda de canal
● Máximo 30Mbps@20MHz de rendimiento
● Admite transmisión uno a uno y uno a muchos
● Admite datos en serie y video al mismo tiempo
● WebUI para gestión
● Cifrado AES128 (definido por el usuario)
● Control de flujo de enlace ascendente y descendente
● Tamaño compacto y peso ligero
● Carcasa de aleación de aluminio resistente
Especificaciones
| Elemento | Parámetros |
| Frecuencia | 806~826MHz,1428~1448MHz,2401~2481MHz |
| Ancho de banda RF | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| Canal RF | 1T2R |
| Potencia de salida | 25dBm±2 |
| Sensibilidad 800MHz |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| Sensibilidad 1.4GHz |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| Sensibilidad 2.4GHz |
20MHz:-99dBm 10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| Rendimiento máximo | Máximo 30Mbps@20MHz |
| Modulación | BPSK, 16QAM y 64QAM (TDD-OFDM) |
| Modo de red | Uno a uno y uno a muchos (uno a dieciséis como máximo) |
| Interfaz de antena | 2x SMA |
| Interfaz Ethernet | 2x Puerto Ethernet (100M) |
| Puerto serie | 1x Puerto UART (TTL) |
| Velocidad en baudios | 115200bps |
| Entrada de video | IPCam |
| Latencia del canal | 10ms |
| Cifrado | AES128 (Definido por el usuario) |
| Velocidad de movimiento | Admite no menos de 300 km/h |
| Entrada de alimentación | 12VDC (7V-30V) |
| Corriente de trabajo | ≤0.5A |
| Consumo de energía | <6W (3.7W@7V, 4.5W@30V) |
| Dimensiones | 78*52*18mm |
| Peso | 85g |
| Temperatura de trabajo | -40°C ~ +65°C |

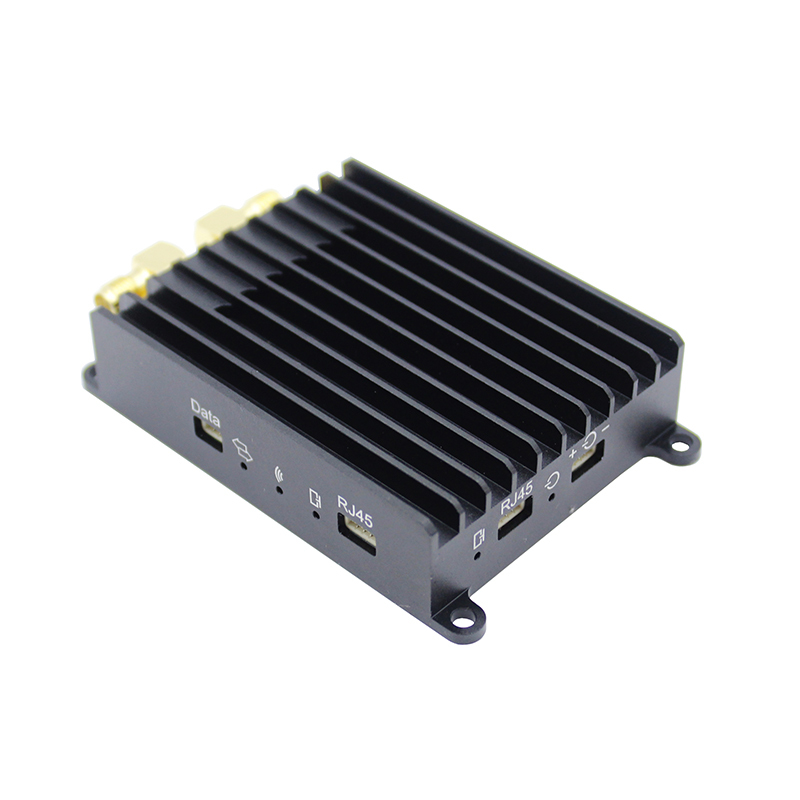

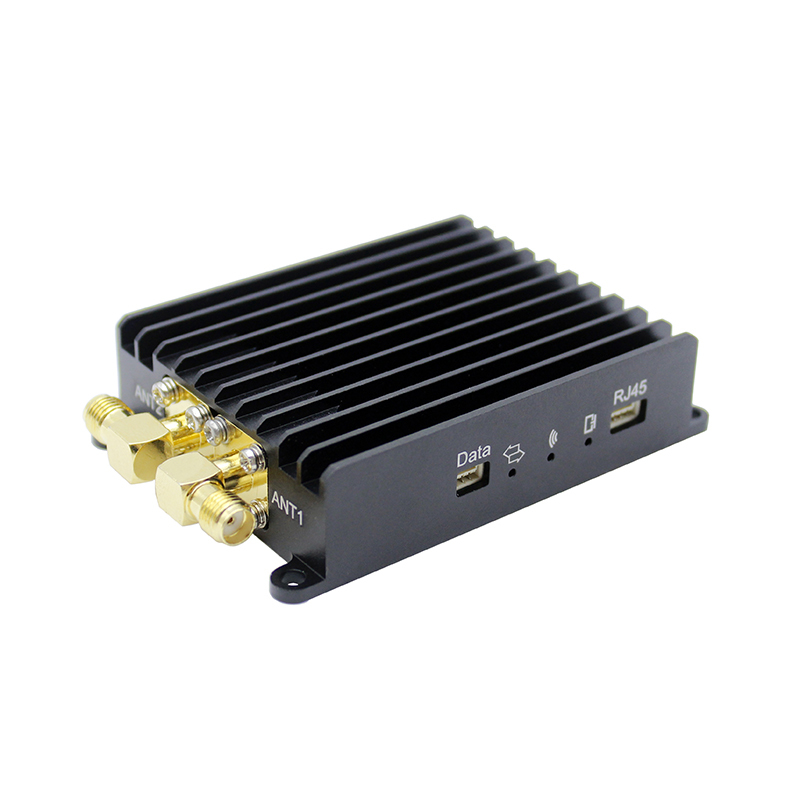

Vista frontal
Comunicación serial
Utilice un cable adaptador serial USB a TTL de 3.3V para conectar su computadora y el dispositivo (TTL)
En su herramienta de depuración serial, seleccione el puerto serie correcto y otras configuraciones son las siguientes:
Baudios: 115200bps
Datos: 8 bits
Paridad: Ninguna
Parada: 1 bit
Notas de aplicación
Puede realizar comunicación inalámbrica bidireccional de larga distancia, comunicación bidireccional punto a punto o comunicación bidireccional punto a multipunto. En la comunicación punto a multipunto, si la comunicación entre dos nodos de acceso necesita ser transferida a través del nodo central, cada nodo está en la misma red de área local inalámbrica, y todos los nodos de acceso se comunican con el nodo central para compartir el ancho de banda inalámbrico, y el dispositivo asigna automáticamente la velocidad del sistema de manera uniforme. La transmisión de datos desde el nodo central al nodo de acceso se denomina enlace descendente, y la transmisión de datos desde el nodo de acceso al nodo central se denomina enlace ascendente. En la comunicación punto a punto o punto a multipunto, el enlace descendente y el enlace ascendente comparten el ancho de banda inalámbrico. Cuando el dispositivo se envía, la configuración predeterminada es la proporción de la velocidad del enlace ascendente a la velocidad del enlace descendente = 4:1. Por lo tanto, si usa el dispositivo para transmitir video de la cámara IP, la cámara IP debe estar conectada al nodo de acceso. El dispositivo ajustará automática y dinámicamente la velocidad de transmisión inalámbrica de acuerdo con el flujo de datos transportado. Cuando la cantidad de datos transportados es menor, la distancia de transmisión será mayor en las mismas condiciones. Por lo tanto, al usar el dispositivo para transmitir video de la cámara IP, es posible aumentar la distancia de transmisión inalámbrica reduciendo apropiadamente la velocidad de bits de codificación de video de la cámara IP.
Contenido del paquete
Solo como referencia, sujeto a cambios para cada proyecto.
| Nombre del artículo | Descripción | Cantidad |
| TX | Transmisor (Nodo de acceso) | 1 |
| RX | Receptor (Nodo central) | 1 |
| Antena de goma | 1.4GHz, 3dBi, SMA Macho | 2 |
| Antena FRP | 1.4GHz, 5dBi, Tipo N Macho | 2 |
| Cable Ethernet | 4 pines a RJ45, 2m | 2 |
| Cable de extensión | SMA M a SMA F, 30cm | 2 |
| Cable de extensión | SMA M a Tipo N F con brida, 50cm | 2 |
| Cable TTL de 3 pines | Cable de 3 pines a 3 pines TTL, 10cm | 2 |
| Fuente de alimentación | Fuente de alimentación de 12V/1A CC | 2 |
