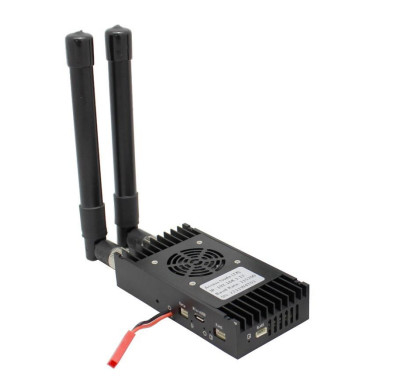

LKAV3621 320mw 15 km Drone de video IP MESH enlace de datos
Introducción
El LKAV3621 es una radio OFDM IP de mini tamaño que funciona en bandas de 800 MHz, 1.4 GHz y 2.4 GHz, con tecnología de salto de frecuencia (FHSS) para garantizar una buena estabilidad incluso en condiciones de movimiento rápido.Soporta velocidad de datos de hasta 30 Mbps y alcance de transmisión de hasta 10-20 km aire a tierra, es ideal para aplicaciones de transmisión inalámbrica de larga distancia y de gran flujo de datos, como vigilancia/UAV/USV/robotica.
Características
■Modulación TDD-OFDM
■Apoya 3 bandas (800HMz/1.4GHz/2.4GHz)
■Apoya FHSS dentro de cada banda
■1,4/3/5/10/20MHz de ancho de banda de cinco canales
■Propuesta máxima de 30Mbps@20MHz
■Apoya la transmisión uno a uno y uno a muchos
■Soporta datos en serie y vídeo al mismo tiempo
■Hasta 10 a 20 km de velocidad (aire-tierra)
■Interfaz web para la gestión
■Encriptación AES128 (definida por el usuario)
■Control de los flujos de enlace ascendente y descendente
■Dimensión compacta y peso ligero
■Cabina de aleación de aluminio resistente
Especificación
| Frecuencia |
806 ~ 826MHz, 1428 ~ 1448MHz, 2401 ~ 2481MHz |
| Ancho de banda de RF |
1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Potencia de salida |
Se aplicarán las siguientes medidas: |
| Sensibilidad de 800 MHz |
10 MHz: -103 dBm
5MHz: hasta 106 dBm
3MHz: -108 dBm
|
| 1Sensibilidad de.4 GHz |
10 MHz: -103 dBm
5MHz: hasta 106 dBm
3MHz: -108 dBm
|
| 2Sensibilidad de.4 GHz |
20 MHz: 99 dBm
10 MHz: 102 dBm
5MHz: hasta 104 dBm
3MHz: hasta 106 dBm
|
| Producción máxima |
El número máximo de unidades de control será el siguiente: |
| Modulación |
BPSK, 16QAM y 64QAM (TDD-OFDM) |
| Modo de red |
Uno a uno y uno a muchos (uno a dieciséis como máximo) |
| Interfaz de la antena |
2x conector SMA F |
| Interfaz Ethernet |
2 puertos Ethernet (100M) |
| Puerto de serie |
1x Puerto UART (TTL232) |
| Tasa de Baud |
115200 bps |
| Entrada de vídeo |
IPCam (cámara fotográfica) |
| Latencia del canal |
10 ms |
| Encriptación |
AES128 (definido por el usuario) |
| Velocidad de movimiento |
Apoya al menos 120 km/h |
| Entrada de energía |
12 V de corriente continua |
| Corriente de trabajo |
≤ 0,5 A |
| Consumo de energía |
< 6W |
| Las dimensiones |
Se trata de una prueba de la calidad de los productos. |
| Peso |
- ¿Qué es eso? |
| Trabajo temporal. |
-20 °C ~ +55 °C |
| Temperatura de almacenamiento. |
-40 °C ~ +65 °C |

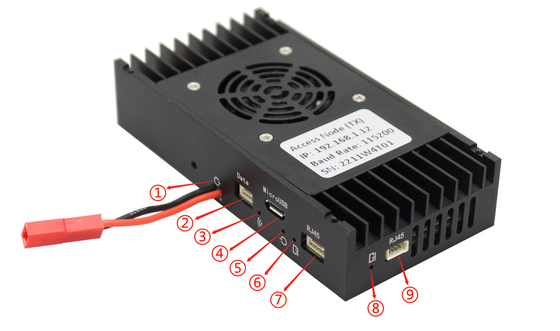

Vista delantera
1 Cables de alimentación - línea de entrada de alimentación, rojo es VDD, negro es GND
2 puertos de UART de datos (GND, Rx, Tx)
3 Indicador de estado de enlace - Cuando el dispositivo funciona como un nodo de acceso, si la conexión con el nodo central es normal, el indicador estará siempre encendido.Este indicador está apagado..
4 Puerto Micro USB - Para el mantenimiento del software del dispositivo.
5 Indicador (rojo) de potencia: siempre encendido durante el funcionamiento normal.
6 Indicador para el puerto Ethernet 2 ¢ Parpadea según el flujo de datos cuando funciona normalmente.
7 Puerto Ethernet 2 (RN, RP, TN, TP) - Los puertos Ethernet 1 y 2 están conectados internamente.
8 Indicador para el puerto Ethernet 1 ¢ Parpadea de acuerdo con el flujo de datos cuando funciona normalmente.
9 Puerto Ethernet 1 (RP, RN, TP, TN) - Los puertos Ethernet 1 y 2 están conectados internamente.

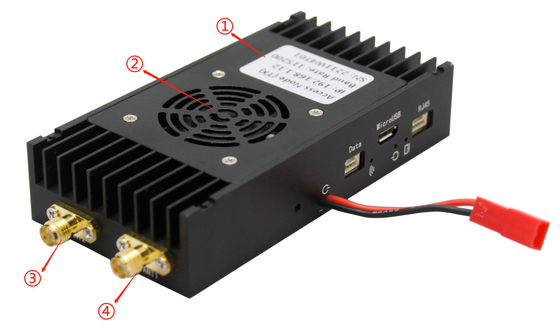

Vista trasera
1 Etiqueta del producto
2 Entrada de aire para el ventilador de refrigeración
3 ANT2 Puerto - Antena auxiliar, funciona como recepción auxiliar, NO transmite.
4 Puerto ANT1
Comunicación en serie
Por favor, utilice un cable de adaptador USB a TTL serie 3.3V para conectar su computadora y el dispositivo (TTL)
En su herramienta de depuración serie, seleccione el puerto serie correcto, y otras configuraciones son las siguientes:
Baud: 115200bps
Datos: 8 bits
Paridad: Ninguna
Parado: 1 poco
Nota de solicitud
Puede realizar comunicación inalámbrica bidireccional de larga distancia, comunicación bidireccional punto a punto o comunicación bidireccional punto a punto.si la comunicación entre dos nodos de acceso necesita ser transferida a través del nodo central, cada nodo está en la misma red local inalámbrica y todos los nodos de acceso se comunican con el nodo central para compartir el ancho de banda inalámbrico,y el dispositivo asigna automáticamente la velocidad del sistema de manera uniformeLa transmisión de datos desde el nodo central al nodo de acceso se llama downlink, y la transmisión de datos desde el nodo de acceso al nodo central se llama uplink.En la comunicación punto a punto o punto a múltiples puntos, el enlace descendente y el enlace ascendente comparten el ancho de banda inalámbrico.1Por lo tanto, si se utiliza el dispositivo para transmitir video de cámara IP, la cámara IP debe estar conectada al nodo de acceso.El dispositivo ajustará automática y dinámicamente la velocidad de transmisión inalámbrica de acuerdo con el flujo de datos transportadosCuando la cantidad de datos transportados es menor, la distancia de transmisión será más larga en las mismas condiciones.es posible aumentar la distancia de transmisión inalámbrica reduciendo adecuadamente la tasa de bits de codificación de vídeo de la cámara IP.
Aplicación
Contenido del paquete
Solo para referencia, sujeto a cambios para cada proyecto.
| Nombre del artículo |
Descripción |
Cuánto tiempo |
| TX |
Transmisor (nodo de acceso) |
1 |
| RX |
Receptor (nodo central) |
1 |
| Antennas de goma |
1.4GHz, 3dBi, SMA Hombre |
2 |
| Antena de FRP |
1.4GHz, 5dBi, tipo N Hombre |
2 |
| Cable de Ethernet |
4 pines para RJ45, 2m |
2 |
| Cable de extensión |
SMA M a SMA F, 30 cm |
2 |
| Cable de extensión |
SMA M al tipo N F con brida, 50 cm |
2 |
| Cables TTL de 3 pines |
TTL cable de 3 pines a 3 pines, 10 cm |
2 |
| Fuente de alimentación |
Fuente de alimentación de corriente continua de 12 V/1 A |
2 |
