LKAV9401 70MHz-6GHz Frecuencia de salto de largo alcance UAV enlace de datos MANET para 2.5/5.0/10.0/20.0MHz ancho de banda

2
MOQ
USD, RMB
Precio
LKAV9401 70MHz-6GHz Frecuencia de salto de largo alcance UAV enlace de datos MANET para 2.5/5.0/10.0/20.0MHz ancho de banda
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Frecuencia: Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efec
Ancho de banda: 2.5/5.0/10.0/20.0MHz
potencia de salida: 2x40dBm
Recibir sensibilidad: -100 dBm@2,5 MHz
Rendimiento máximo: 56 Mbps
Forma de onda de RF: TDD-COFDM (2T2R)
Aplicación: Transmisión de vídeo por drones
Resaltar:

Enlace de datos de UAV de largo alcance

,

Enlace de datos de UAV MANET

,

Enlace de datos de UAV de 70 MHz a 6 GHz

Información básica
Lugar de origen: Shenzhen, China
Nombre de la marca: OEM / LinkAV
Certificación: CE
Número de modelo: Se trata de un sistema de control de las emisiones.
Pago y Envío Términos
Detalles de empaquetado: En cartón marrón
Tiempo de entrega: Negociable
Condiciones de pago: T/T, PayPal, L/C, D/A, D/P, Western Union, MoneyGram
Capacidad de la fuente: 1000 piezas al mes
Descripción de producto

Descripción del producto

El LKAV9401 es un transceptor robusto MANET (Mobile Ad Hoc Network) especialmente diseñado para la transmisión de datos de video UAV. Basado en la solución FPGA,soporta FHSS (frequency jumping) e IFS (selección inteligente de frecuencias)Ofrece una potencia total de 4 vatios. Es ideal para una variedad de despliegues de malla táctica como Seguridad Pública, Policía Armada, Control de Incendios y Militar.Su capacidad multi-hop puede aumentar en gran medida la distancia de transmisiónLa velocidad de datos de hasta 56 Mbps permite transmitir video, datos y audio al mismo tiempo fácilmente.El cifrado AES256 garantiza la seguridad de la transmisión de datos.

Características

1- Apoyo.Red móvil ad hoc (MANET)

2. Frecuencia 1300-1500MHz (70MHz-6GHz personalizable)
3Apoya FHSS e IFS (selección inteligente de frecuencias)
4Apoya el cifrado AES256
5.2x2W de potencia de salida
6.Tasa de datos de hasta 56 Mbps
7Soporta hasta 32 nodos
8.Apoya el GPS/BD/GLONASS (GNSS)
9.Transmisión de datos IP totalmente transparente
10.Apoya la gestión de la interfaz Web
11.Con entrada HDMI

Especificaciones

Parámetros de RF
Frecuencias predeterminadas 1300-1500 MHz (70MHz-6GHz personalizable)
Ancho de banda del canal 2.5M/5M/10M/20MHz (40MHz opcional)
Forma de onda de RF TDD-COFDM (2T2R)
Potencia de salida 2x2W, ajustable en paso de 1 dBm
Seamos sensibles -100 dBm@2,5 MHz
Tipo de modulación BPSK/QPSK/16QAM/64QAM (adaptable)
FHSS Opcional (> 1000 saltos por segundo)
IFS No se puede optar
Parámetros de red
Tamaño de la red Hasta 32 nudos (customizable)
Capacidad para múltiples saltos 15 saltos (mensaje corto); 10 saltos (voz); 8 saltos (video)
Rango de acción Entre 30 y 50 km (LOS de tierra a tierra)
70-120 km (los vuelos de aire a aire)
Tasa de datos Hasta 28Mbps@10MHz y 56Mbps@20MHz
El retraso 7ms@2,5MHz/salto
Velocidad de movimiento >1000 km/h
Tiempo de inicio 27 años
Posicionamiento El sistema de navegación por satélite (GNSS)
Tiempo de acceso a la red <1s
Extensión de la red AP de Wifi
Parámetros eléctricos
Voltado de trabajo 12-36 V de corriente continua
Consumo de energía ≤ 25 W
Físico/Medio ambiente
Peso 820 gramos
Las dimensiones Se trata de una muestra de las características de los productos.
Trabajo temporal. -40 años.°C ~70°C
Interfaz
Interfaz LAN *1
Interfaz en serie Se aplican las reglas siguientes:
Interfaz de vídeo Se trata de un micro HDMI*1

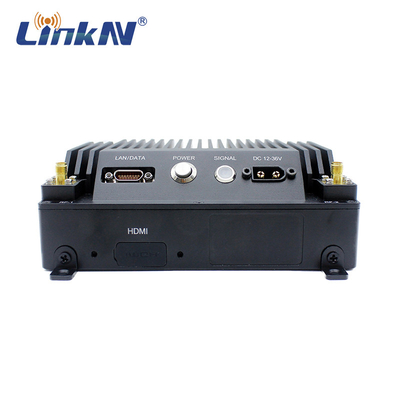

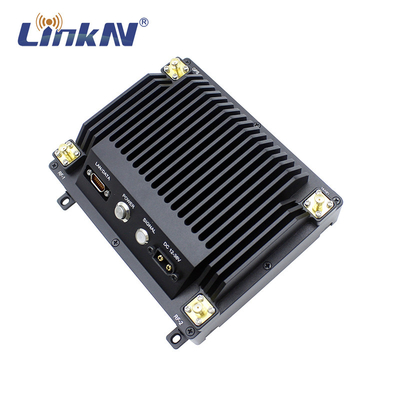

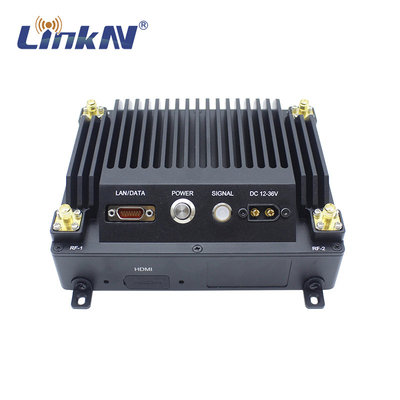

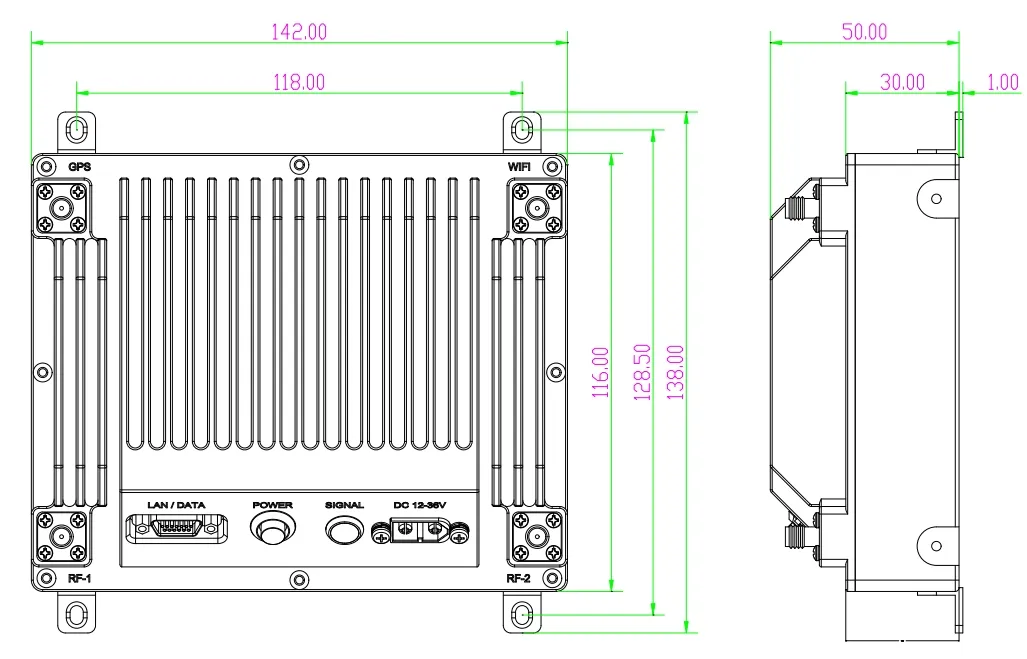

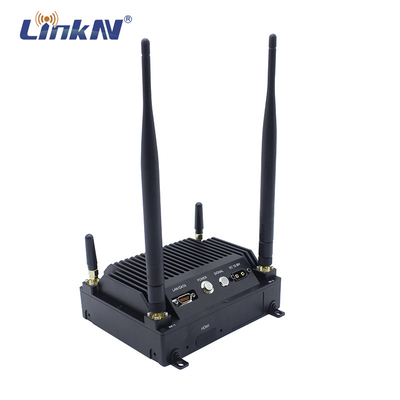

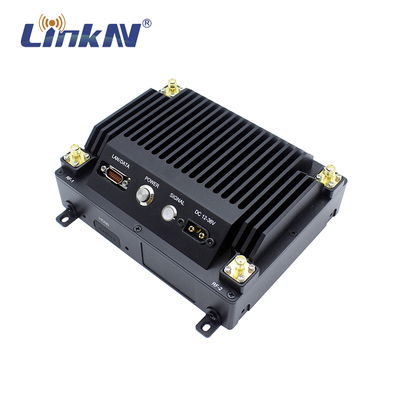

Descripción del panel

4W 40km Rugged MIMO Fhss Ifs Video IP Mesh Radio Drone Communication Module
1- ¿ Por qué?PZel anteinterfaz,SMA F
2. WIFI / LoRael anteinterfaz nna, SMA F
3Interfaz de la antena de la malla- ¿ Qué pasa?, SMA F
4- ¿ Qué?el soporte de desbloqueo x4
5. NAmeplaca
6Interfaz de entrada de energía(XT60)
7Indicador de señal
8- ¿ Qué?el otroel buTón
9Interfaz de entrada HDMI, Mini HDMI
10Interfaz LAN/TTL(J30J-15TJconector, PIN 1, 2, 3 y 4 para LAN, PIN 5, 6 y 7fo TTL GND, TX y RX)
11Interfaz de la antena de la malla- ¿Qué es?, SMA F

4W 40km Rugged MIMO Fhss Ifs Video IP Mesh Radio Drone Communication Module

Aplicación

Se utiliza ampliamente en departamentos importantes como seguridad, defensa aérea civil, defensa civil, protección contra incendios, departamentos de rescate de emergencia y prevención de incendios forestales, transporte, aduanas,las vías férreas, campos petrolíferos, minas, conservación del agua, energía eléctrica, finanzas, transmisión en vivo de estaciones de televisión, etc.
4W 40km Rugged MIMO Fhss Ifs Video IP Mesh Radio Drone Communication Module

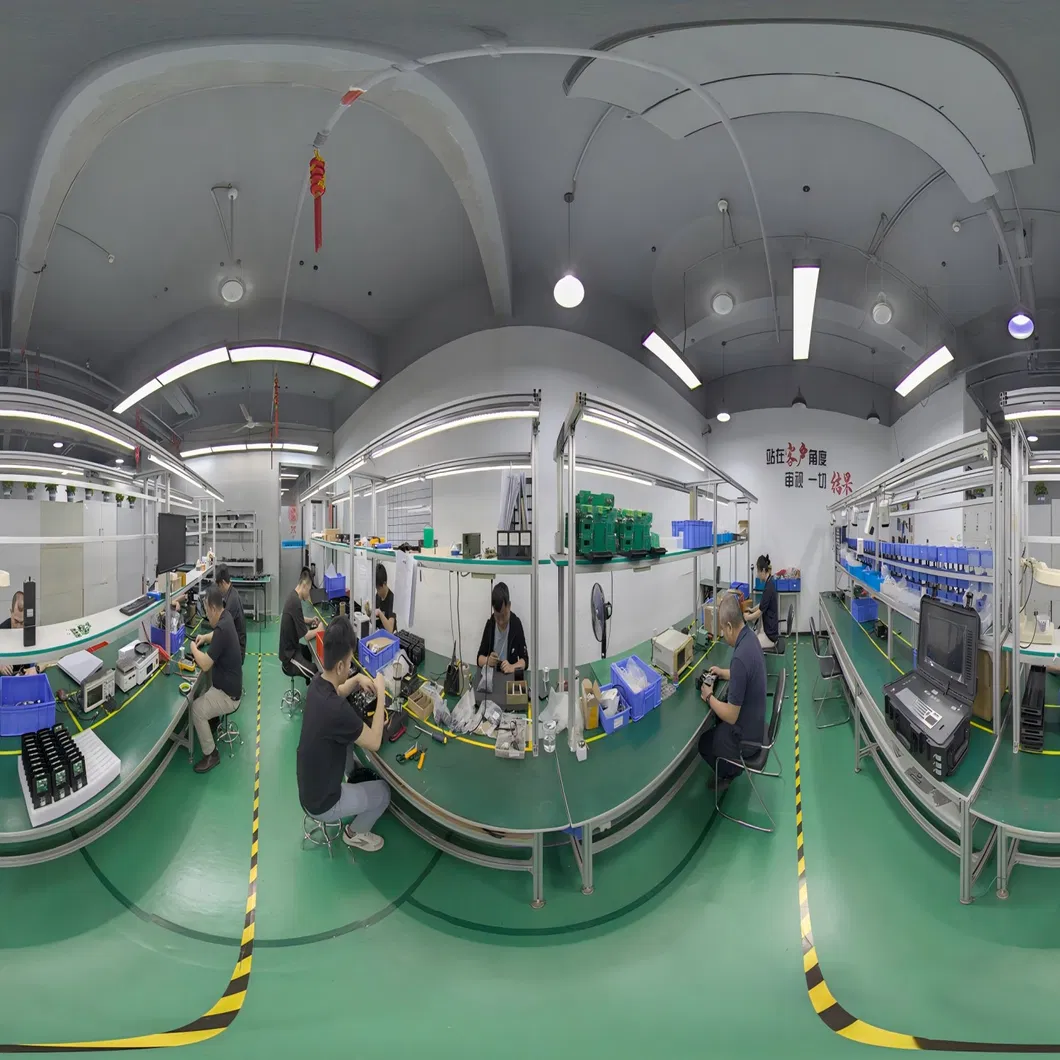

Perfil de la empresa

Linkav technology (Shenzhen) Co., Ltd. tiene múltiples patentes con derechos de propiedad intelectual independientes,ha establecido un sistema de calidad sólido y un sistema de normas militares nacionales que cumplen con las normas ISO9001, y produce productos estrictamente de acuerdo con las normas militares nacionales y las normas reconocidas internacionalmente como CCC, CE, FCC, etc. It has obtained the Radio Transmission Equipment Model Approval Certificate issued by the Ministry of Industry and Information Technology of China and has passed the wireless product testing certification of the Ministry of Public Security.

4W 40km Rugged MIMO Fhss Ifs Video IP Mesh Radio Drone Communication Module
4W 40km Rugged MIMO Fhss Ifs Video IP Mesh Radio Drone Communication Module
