Comunicaciones de transmisión de vídeo Radio receptor COFDM resistente montada en vehículo

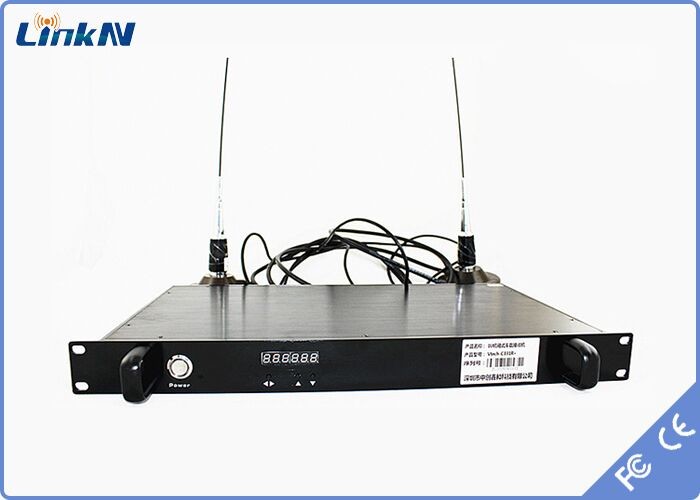

El MANET1302-W es un receptor de video inalámbrico COFDM con múltiples funciones para montaje en rack, especialmente diseñado para aplicaciones de videovigilancia gubernamental, aplicación de la ley policial, control fronterizo, seguridad interna y transmisión de video de mando. Viene en una carcasa 1U/2U, es la solución ideal para establecer enlaces de video inalámbricos robustos en todos los entornos, incluidos entornos móviles de alta velocidad y urbanos.

Características

■ Modulación COFDM avanzada y codificación H.264

■ Soporta salidas HDMI y CVBS

■ Baja latencia del sistema (60-100ms)

■ Fuerte capacidad anti-interferencia

■ Recepción diversa para alta sensibilidad de recepción

■ Diseño de montaje en rack para fácil instalación

■ Carcasa robusta de aleación de aluminio

Especificación

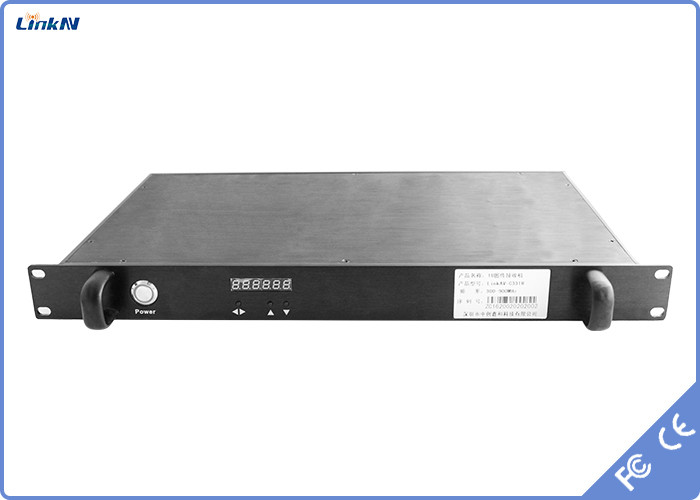

Panel Frontal

① Botón de Encendido

② Panel de Control LED

Panel Trasero

① Interfaz de Antena para Video, N Macho

② Interfaz de Antena para Video, N Macho

③ Interfaz USB para Almacenamiento de Video Externo

④ Botón OSD

⑤ Botón REC

⑥ Indicadores LED para OSD y REC (Verde) y Encendido (Rojo)

⑦ Conector Hembra BNC para Salida de Video

⑧ Conector Hembra BNC para Salida de Audio L

⑨ Ranura para Tarjeta TF (FAT32, Máx. 128G)

⑩ Conector Hembra BNC para Salida de Audio R

⑪ Conector Hembra HDMI para Salida de Video

⑫ Conector Hembra DB9 para Datos (Opcional)

⑬ Interfaz MIC, Conector de Aviación de 4 pines (Opcional)

⑭ Interfaz de Entrada de Alimentación, Jack de 12V DC

⑮ Interfaz de Entrada de Alimentación, Jack de 220V AC

⑯ Interfaz de Antena para Datos, N Macho (Opcional)

Escenario de Aplicación

Ventajas del COFDM
La modulación COFDM tiene una resistencia muy fuerte a la atenuación, la modulación COFDM permite la transmisión desde el usuario final a múltiples subportadoras, y la señal se puede mantener mucho más tiempo que la señal mantenida en un sistema de portadora única, por lo que el COFDM tiene una mayor resistencia al ruido de impulsos y a la atenuación rápida del canal. El COFDM tiene una mayor utilización de frecuencia y permite que las ondas de subportadoras ortogonales superpuestas actúen como subcanales, en lugar del uso tradicional de bandas de guarda que separan los subcanales, por lo que mejora la eficiencia de frecuencia y maximiza el uso de los recursos del espectro.

En cuanto a la transmisión de datos de alta velocidad, el COFDM tiene su mecanismo de modulación auto-adaptativa que permite a las subportadoras elegir diferentes métodos de modulación como QPSK, QAM, 16QAM o 64QAM según las diferentes condiciones del canal y los ruidos de fondo. Si las condiciones son buenas, se adapta a la modulación de alta eficiencia; si las condiciones son malas, se adapta a la modulación anti-interferencia. Por lo tanto, puede adaptarse de manera confiable a la transmisión de datos de alta velocidad.

Tiene una fuerte capacidad de Interferencia entre Símbolos (ISI), la ISI es la principal interferencia además del ruido en las comunicaciones digitales. El COFDM, al utilizar el prefijo cíclico, tiene una fuerte capacidad de ISI.

Facilidad de uso en combinación con una variedad de otros métodos, el COFDM se puede utilizar como método de modulación; además, se puede combinar fácilmente con muchos tipos de tecnología de acceso múltiple, proporcionando acceso a múltiples usuarios al mismo tiempo. Puede permitir que múltiples usuarios utilicen simultáneamente la tecnología de información COFDM para la transmisión.

Aplicaciones del Dispositivo COFDM
La modulación COFDM resolvió los difíciles problemas de transmisión de banda ancha inalámbrica "sin línea de visión" y "móvil" cuando la tasa supera los 2 Mbps, por lo que se ha aplicado ampliamente en comunicaciones móviles, sistemas de transmisión y monitoreo de video, como el proyecto de radiodifusión de audio digital (DAB), la radiodifusión de televisión de alta definición (HDTV), la atención médica, la comunicación móvil (CDMA + OFDM), redes locales inalámbricas (IEEE 802.1la), acceso inalámbrico de banda ancha (BWA), videos de alta calidad en monitoreo en tiempo real (, radiodifusión, seguridad, defensa marítima y otras industrias).

Transmisión Inalámbrica Móvil de Alta Velocidad en Tiempo Real
El sistema puede recopilar video, voz, datos, etc. de escenas de emergencia en tiempo real a través de una red de comunicación pública o un sistema de red de comunicación privada entregado a cada centro de mando. Los oficiales de todos los niveles de mando pueden comprender la situación directamente desde la computadora para tomar medidas efectivas en el mando en tiempo real. Por lo tanto, se aplica ampliamente a los servicios de emergencia por desastres naturales. El sistema puede ayudar a ahorrar mucho tiempo de procesamiento y reducir las pérdidas causadas por desastres.

Transmisión Inalámbrica Marítima en Tiempo Real
El monitoreo en tiempo real de la transmisión inalámbrica marítima es bueno para la defensa costera, la marina, la inspección portuaria y otras industrias. El monitoreo en tiempo real de la zona de vigilancia marítima se puede manipular durante todo el proceso con video, voz, datos y control en vivo. Este sistema puede ayudar a mejorar la eficiencia del mando y monitoreo marítimo.

Transmisión de Video en Vivo
Al transmitir en vivo eventos deportivos, la claridad del video puede mejorarse enormemente mediante la transmisión COFDM.

Sistema de Comunicación Móvil Público
IEEE 802.1la ya está considerando la banda de 5 GHz y proporciona transmisión de datos de alta velocidad mediante OFDM.

Como conclusión, la modulación COFDM resolvió los difíciles problemas de transmisión de banda ancha inalámbrica "sin línea de visión" y "móvil" cuando la velocidad supera los 2 Mbps, el COFDM puede capturar videos a alta velocidad y transmitir videos en tiempo real de alta calidad, lo que brinda a los usuarios una libertad excepcional en la recopilación de noticias, la transmisión en vivo y las aplicaciones de monitoreo en tiempo real.
