Enlace de Datos UAV de Largo Alcance MANET AES256
Introducción

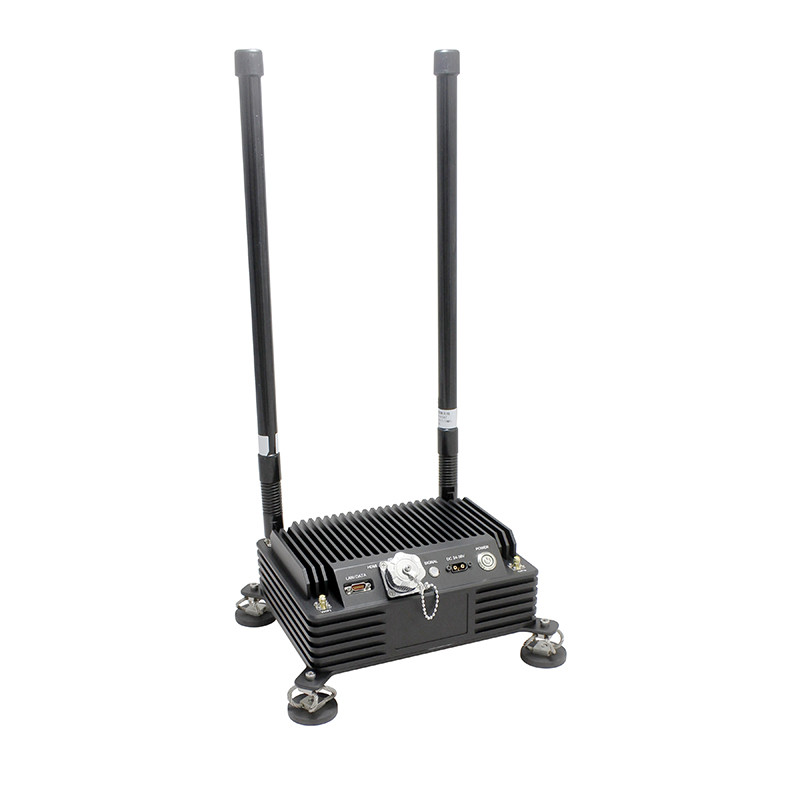

El MANE9301-W es un transceptor MANET (Red Ad Hoc Móvil) robusto. Es ideal para una variedad de despliegues de malla como UAV/Drones, Seguridad Pública, Policía Armada, Control de Incendios y Robots. Su capacidad multi-salto puede aumentar en gran medida la distancia de transmisión, cada salto puede cubrir Larga Distancia (Aire-Aire LOS). La tasa de datos de hasta 56 Mbps le permite transmitir video, datos y audio al mismo tiempo fácilmente. El cifrado AES garantiza la seguridad de la transmisión de datos.
Características
Soporta Red Ad Hoc Móvil (MANET)
Frecuencia 1300-1500MHz (personalizable de 70MHz a 6GHz)
Soporta Cifrado AES256
Tasa de datos de hasta 56Mbps
Soporta GPS/BD/GLONASS (GNSS)
Transmisión de datos IP completamente transparente
Soporta gestión por software Web y PC
Entrada HDMI como opcional
Carcasa robusta IP66
Especificación
| Parámetros de RF | |
| Frecuencias Predeterminadas | 1300-1500MHz (personalizable de 70MHz a 6GHz) |
| Ancho de Banda del Canal | 2.5M/5M/10M/20MHz (40MHz opcional) |
| Forma de Onda de RF | TDD-COFDM (2T2R) |
| Sensibilidad de Recepción | -100dBm@2.5MHz |
| Tipo de Modulación | BPSK/QPSK/16QAM/64QAM (adaptativo) |
| Parámetros de Red | |
| Capacidad Multi-salto | 15 saltos (mensaje corto); 10 saltos (voz); 8 saltos (video) |
| Alcance |
Larga Distancia |
| Tasa de datos | Hasta 28Mbps@10MHz y 56Mbps@20MHz |
| Retardo | 7ms@2.5MHz/salto |
| Tiempo de Inicio | 27s |
| Posicionamiento | GPS/BD/GLONASS (GNSS) |
| Tiempo de Acceso a la Red | <1s |
| Extensión de Red | WIFI AP |
| Parámetros Eléctricos | |
| Voltaje de Trabajo | 24-36VDC |
| Físico/Medio Ambiente | |
| Peso | 3.5kg (sin antena) |
| Dimensiones | 220*180*85mm |
| Clasificación IP | IP66 |
| Interfaz | |
| Interfaz LAN | *1 |
| Interfaz RS232 | *1 |
| Interfaz de Video | HDMI*1 |

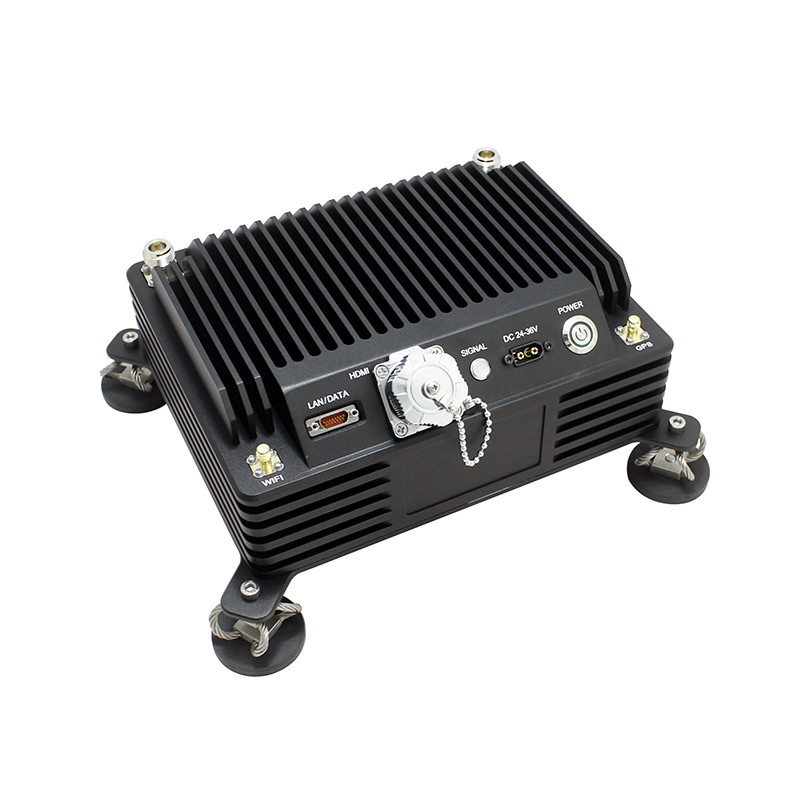

Descripción de la Interfaz
Interfaz de antena WIFI
Interfaz LAN/DATOS
Interfaz HDMI
Indicador de señal MESH
| SNR | Calidad del Enlace | Color de Topología |
| SNR ≥ 17 | Excelente | Verde Oscuro |
| 12 ≤ SNR < 17 | Bueno | Verde Claro |
| 7 ≤ SNR <12 | Aceptable | Amarillo |
| 2 ≤ SNR <7 | Medio | Naranja |
| -10 < SNR <2 | Malo | Rojo |
| SNR = -10 | Desconectado | N/A |
Puerto de entrada de alimentación
Botón de encendido
Interfaz de antena GPS
Interfaz de antena MESH -1
Interfaz de antena MESH -2
