50 km 2W UAV enlace de datos IP basado en FHSS AES 800 MHz 1400 MHz
Introducción

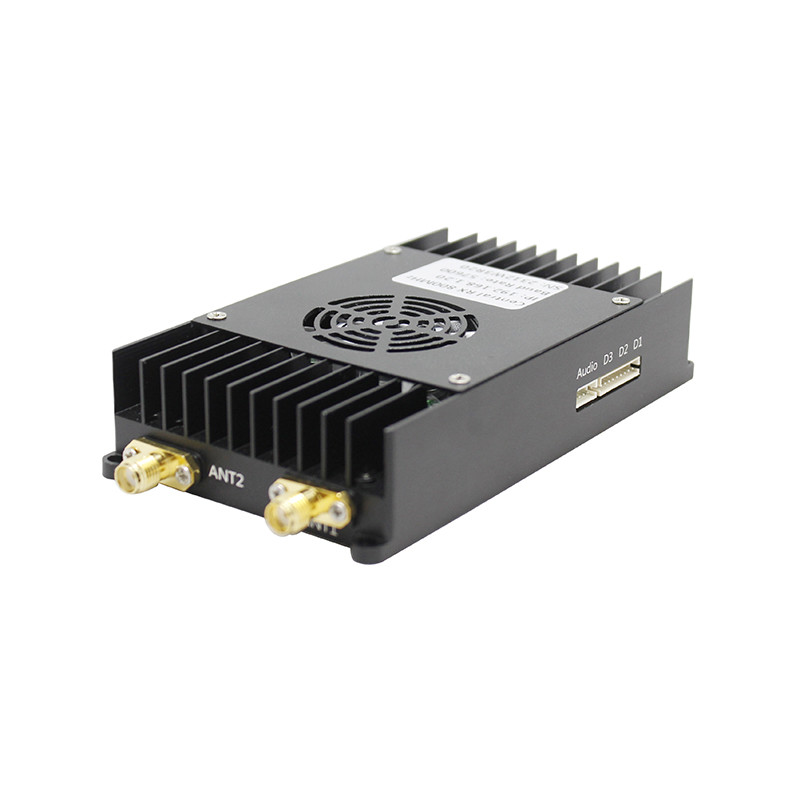

El LKAV-3622 es una radio IP que funciona a 806 ~ 826MHz o 1428 ~ 1448MHz, admite transmisión de video, audio y datos inalámbricos bidireccionales de larga distancia,con una distancia máxima de alrededor de 50 km en escenarios aire-tierraProporciona múltiples interfaces de servicio, incluidos 2 puertos Ethernet, 3 puertos serie e interfaces de entrada / salida de audio.
Características
■Modulación TDD-OFDM
■Apoya la banda de 800HMz o 1.4GHz y FHSS dentro de cada banda
■Poder de salida 2W
■Apoya el ancho de banda de 3/5/10/20MHz
■Propuesta máxima de 30Mbps@20MHz
■Apoya la transmisión uno a uno y uno a muchos
■Soporta datos en serie y vídeo al mismo tiempo
■Rango de transmisión de LOS de hasta 50 km (aire a tierra)
■Interfaz web para la gestión
■Encriptación AES128 (definida por el usuario)
■Control de los flujos de enlace ascendente y descendente
■Soporta voltaje de 12V a 16V
■Dimensión compacta y peso ligero
■Cabina de aleación de aluminio resistente
Especificación
Punto de trabajo | Parámetros |
Frecuencia | 806~826MHz o 1428~1448MHz |
Ancho de banda de RF | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero |
Canal de RF | 1T2R |
Potencia de salida | 33 dBm (2W) |
Sensibilidad de 800 MHz |
10 MHz: -103 dBm 5MHz: hasta 104 dBm 3MHz: hasta 106 dBm |
1Sensibilidad de.4 GHz |
10 MHz: -103 dBm 5MHz: hasta 104 dBm 3MHz: hasta 106 dBm |
Producción máxima | El número máximo de unidades de control será el siguiente: |
Modulación | BPSK, 16QAM y 64QAM (TDD-OFDM) |
Modo de red | Uno a uno y uno a muchos (uno a dieciséis como máximo) |
Interfaz de la antena | 2x conector SMA-F |
Interfaz Ethernet | 2 puertos Ethernet (100M) |
Puerto de serie | 3x Puerto UART (TTL232) |
Tasa de Baud | 115200bps (configurable) |
Entrada de vídeo | IPCam (cámara fotográfica) |
Latencia del canal | 10 ms |
Encriptación | AES128 (definido por el usuario) |
Velocidad de movimiento | Apoya al menos 120 km/h |
Entrada de energía | El valor de las emisiones de CO2 de las centrales eléctricas se calculará en función de la corriente eléctrica. |
Corriente de trabajo | El valor de las emisiones |
Consumo de energía | < 12 W |
Las dimensiones | 103.5*61.5*22 mm |
Peso | - ¿Qué es eso? |
Trabajo temporal. | -20 °C ~ +55 °C |
Temperatura de almacenamiento. | -40 °C ~ +65 °C |

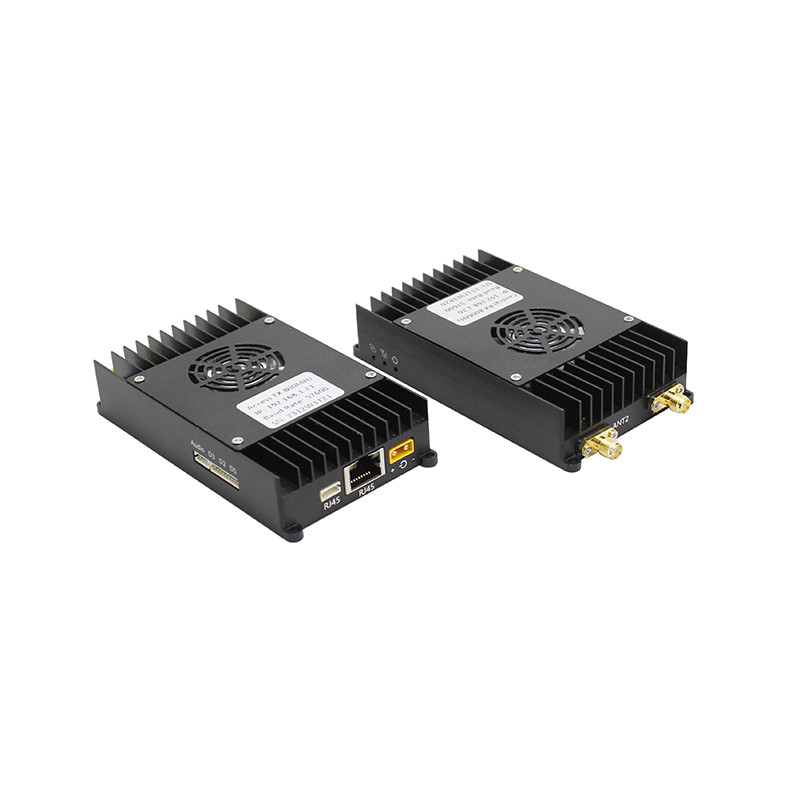

Interfaces
Artículo # | Interfaz | Descripción |
1 | Ethernet1 | Conector de 4 pines ZH1.5mm, Ethernet1 conectado internamente con Ethernet2 en el dispositivo. |
2 | Ethernet2 | Socket RJ45, Ethernet2 conectado internamente con Ethernet1 en el dispositivo. |
3 | Se aplican las siguientes condiciones: | Enchufe ZH1.5mm de 9 pines, 3 puertos serie RS232. |
4 | Ingreso/salida de audio | Conexión ZH1.5mm de 4 pines, interfaz de entrada y salida de audio. |
5 | Potencia en | Enchufe XT30PW-M, interfaz de entrada de energía. |
6 | ANT1 | Conector femenino SMA, interfaz de antena principal para el modo de transmisión/recepción TDD. |
7 | ANT2 | Conector femenino SMA, interfaz de antena auxiliar utilizada solo para recepción, no para transmisión. |
Puertos de serie RS232
3 puertos serie RS232 (D1, D2, D3), toma de 9 pines ZH1.5mm espaciado, se pueden encontrar señales detalladas de pines para cada pin en el diagrama a continuación.el puerto serie D1 tiene la mayor prioridad en la transmisión de datos de enlace inalámbrico (mayor que los datos de audio y video)Los puertos serie D2 y D3 acceden a la red inalámbrica a través del IP de la red.Las velocidades de transmisión para los tres puertos y los modos de transmisión para los puertos D2 y D3 se pueden configurar a través de la WebUIEl puerto serie D3 también se puede reutilizar simultáneamente como puerto de configuración de gestión para el sistema, lo que permite la configuración de parámetros del sistema, consulta,y la gestión utilizando comandos AT a través de este puerto.
Nota:D1 se fija como TTL, D2 y D3 son opcionales para RS232 o TTL.
Comunicación en serie
Por favor, utilice un cable de adaptador USB a TTL serie 3.3V para conectar su computadora y el dispositivo (TTL)
En su herramienta de depuración serie, seleccione el puerto serie correcto, y otras configuraciones son las siguientes:
Baud: 115200bps
Datos: 8 bits
Paridad: Ninguna
Parado: 1 poco
Nota de solicitud
Puede realizar comunicación inalámbrica bidireccional de larga distancia, comunicación bidireccional punto a punto o comunicación bidireccional punto a punto.si la comunicación entre dos nodos de acceso necesita ser transferida a través del nodo central, cada nodo está en la misma red local inalámbrica y todos los nodos de acceso se comunican con el nodo central para compartir el ancho de banda inalámbrico,y el dispositivo asigna automáticamente la velocidad del sistema de manera uniformeLa transmisión de datos desde el nodo central al nodo de acceso se llama downlink, y la transmisión de datos desde el nodo de acceso al nodo central se llama uplink.En la comunicación punto a punto o punto a múltiples puntos, el enlace descendente y el enlace ascendente comparten el ancho de banda inalámbrico.1Por lo tanto, si se utiliza el dispositivo para transmitir video de cámara IP, la cámara IP debe estar conectada al nodo de acceso.El dispositivo ajustará automática y dinámicamente la velocidad de transmisión inalámbrica de acuerdo con el flujo de datos transportadosCuando la cantidad de datos transportados es menor, la distancia de transmisión será más larga en las mismas condiciones.es posible aumentar la distancia de transmisión inalámbrica reduciendo adecuadamente la tasa de bits de codificación de vídeo de la cámara IP.

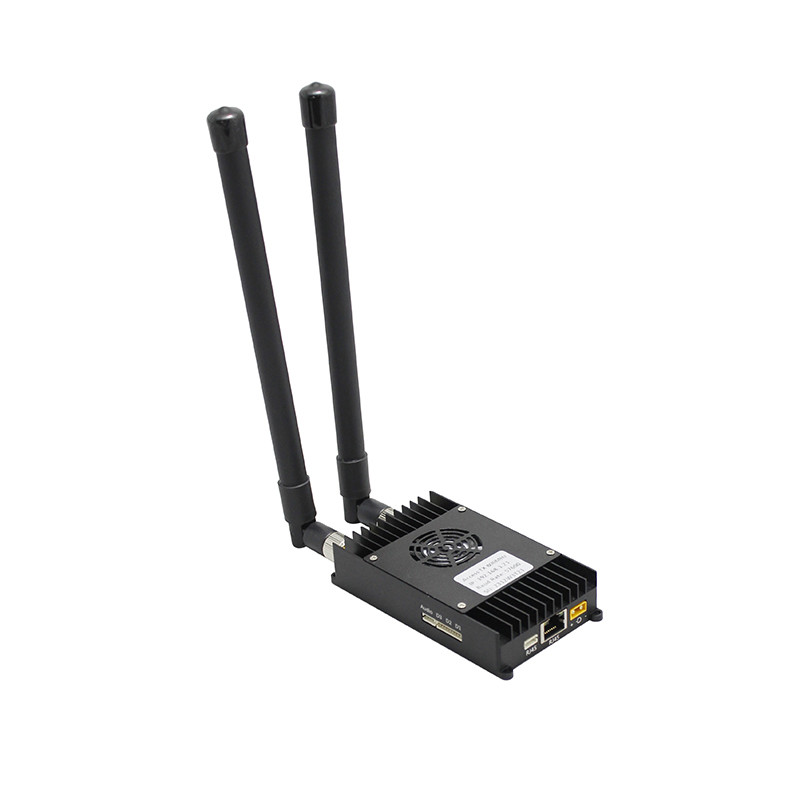

Contenido del paquete
Solo para referencia, sujeto a cambios para cada proyecto.
Nombre del artículo | Descripción | Cuánto tiempo |
TX | Transmisor (nodo de acceso) | 1 |
RX | Receptor (nodo central) | 1 |
Antenna del látigo | 1.4GHz, 2dBi, SMA Hombre | 2 |
Antenna de FRP | 1.4GHz, 5dBi, tipo N Hombre | 2 |
Cable de Ethernet | 4 pines para RJ45 femenino, 10 cm | 2 |
Cable de Ethernet | RJ45 masculino a RJ45 masculino, 2m | 2 |
Cable de extensión | SMA M a SMA F, 30 cm | 2 |
Cable de extensión | SMA M al tipo N F con brida, 50 cm | 2 |
Cable de serie | Cables de 9 pines a 9 pines, de 15 cm | 2 |
Cable de audio | Cables de 4 pines a 4 pines, de 15 cm | 2 |
Fuente de alimentación | Fuente de alimentación de corriente continua de 12 V/3 A | 2 |
