AES256 20 kilómetrosEl MIMOMódulo de enlace de datos del UAV
Introducción

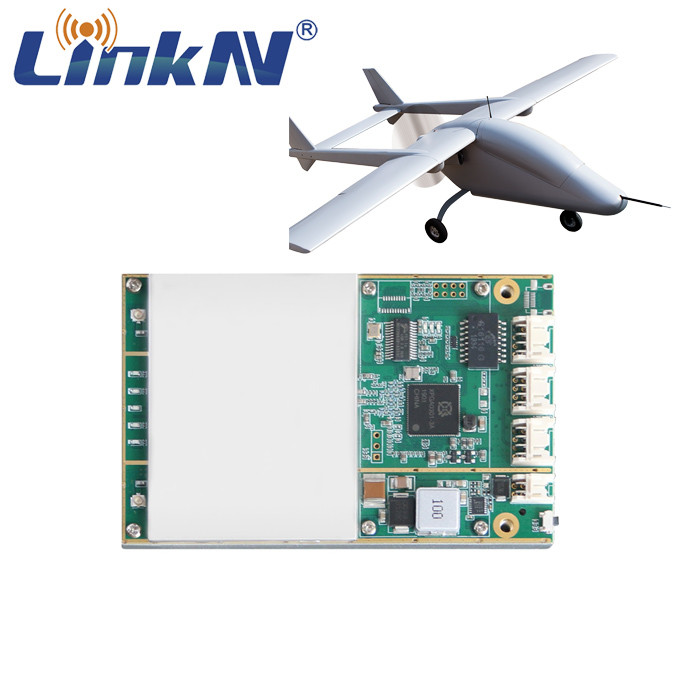

El MANET6306-W es un módulo de radio IP MeSH que funciona en la banda de 1,4 GHz.Es muy adecuado para la captura de vídeo in situ y puede utilizarse ampliamente en aplicaciones de UAV/UGV/USV y comunicaciones de emergencia en los campos de protección contra incendios., rescate, vigilancia y policía.
Características
■ Frecuencia ajustable de 350 MHz a 3,8 GHz
■ Red ad hoc MIMO de dos canales
■ velocidad de datos de hasta 82 Mbps
■ con acceso WiFi 2.4G
■ Soporta el cifrado AES256
Especificación
| Frecuencia | Las señales de radio son de una frecuencia de 1430 ± 30 MHz (587 ± 25 MHz, 5 MHz por paso) |
| Ancho de banda de RF | 2M/5M/10M/20M/40MHz |
| Canal de RF | 2T2R |
| Recibir sensibilidad | - 97 dBm máximo |
| Interfaz de RF | El IPX*2 |
| Interfaz Wi-Fi | El IPX*2 |
| Interfaz LAN | LAN*2 |
| Interfaz USB | USB*2 |
| Interfaz en serie | TTL*2 |
| Producción máxima | Los datos de los datos de los Estados miembros de la Unión |
| Modulación |
Se aplicará el método de evaluación de la calidad de los datos. Los datos de los datos de los Estados miembros de la Unión Europea que se utilicen para la identificación de los datos de los Estados miembros de la Unión Europea deben estar disponibles en el formulario de identificación de los datos de los Estados miembros. |
| Dirección | Interfaz de usuario |
| Tasa de Baud | 1200bps~115200bps (Default 115200bps) |
| Encriptación | AES256 y AES256 |
| Entrada de energía | 12V-26V de corriente continua |
| Las dimensiones | Se trata de un dispositivo de control de la velocidad de salida. |
| Peso | 140 gramos |
| Humedad de trabajo | 5% ~ 95% (sin condensar) |
Parámetros de RF
Descripción de la interfaz
1 Interfaz de RF ¥ U.FL (IPX masculino)
2 Interfaz de RF U.FL (IPX masculino)
3 puertos Ethernet para el codificador/decodificador HDMI
De arriba a abajo, de izquierda a derecha:
| +5V | El GND | RX+ | TX+ |
| +5V | El GND | ¿Qué es eso? | ¿Qué es esto? |
4 TTL USB1
De arriba a abajo, de izquierda a derecha:
| El GND | TXD2/USB_D3- | RXD2/USB_D3+ | +3,3V |
| El GND | TXD1 | RXD1 | +.3.3V |
5 LAN 5V+1
De arriba a abajo, de izquierda a derecha:
| El GND | El GND | 5 V | 5 V |
| RX+ | ¿Qué es eso? | TX+ | ¿Qué es esto? |
6 LED USB2
De arriba a abajo, de izquierda a derecha:
| El GND | Se trata de un dispositivo de seguridad. | USB_D- | +5V |
| S1 y S2 | S2 | S3 | S4 |
7 Puerto de alimentación
De arriba a abajo, de izquierda a derecha:
| +12V | El GND |
| +12V | El GND |
8 Botón de restablecimiento
Comunicación en serie
Por favor, utilice un cable de adaptador USB a TTL serie 3.3V para conectar su computadora y el módulo (TTL-1),
En su herramienta de depuración serie, seleccione el puerto serie correcto, y otras configuraciones son las siguientes:
Baud: 115200bps
Datos: 8 bits
Paridad: Ninguna
Parado: 1 poco
Las dimensiones
Aplicación
