Sistema de antena de seguimiento automático de drones super largo alcance

Sistema de Antena de Rastreo Automático de Drones UAV de Súper Largo Alcance

Introducción

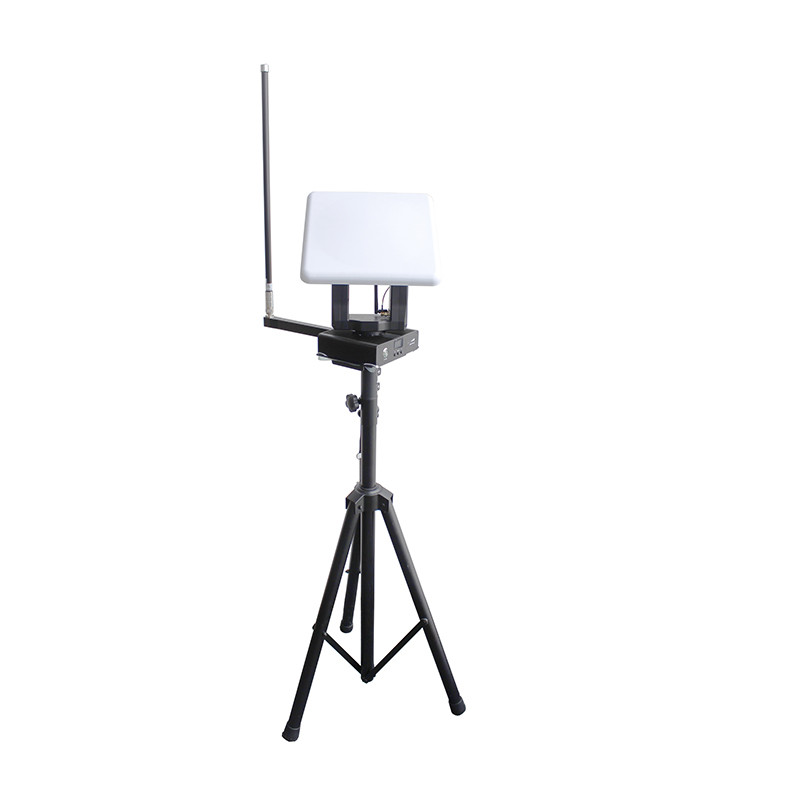

El MANET9301DM-W es una estación terrestre de antena de rastreo automático para UAV diseñada para comunicaciones de larga distancia. Tiene un módulo de rastreo GPS incorporado y soporta varias antenas direccionales para rastrear el UAV (módulo GPS a bordo). Implementa la función de rastreo automático de antenas direccionales para mejorar la distancia de comunicación. El módulo GPS alimenta la información de coordenadas al módulo de enlace de datos para transmisión transparente. Después de transmitirla a la estación terrestre, la estación terrestre calcula el ángulo de apuntamiento, de modo que la antena de panel terrestre siempre esté alineada con el UAV para mantener el mejor efecto de recepción inalámbrica, mejorando así en gran medida la distancia de transmisión inalámbrica.

Características

■ Módulo de datos IP MESH integrado (MANET)

■ Módulo LoRa de 433MHz 22dBm integrado

■ Módulo GPS de constelación completa de alto rendimiento integrado

■ Frecuencia 1300-1500MHz (personalizable de 70MHz a 6GHz)

■ Soporta cifrado AES256

■ Súper largo alcance

■ Velocidad de datos de hasta 56Mbps

■ Transmisión de datos IP completamente transparente

■ Soporta gestión web

■ Con sensores duales para lograr un apuntamiento de alta precisión.

■ Algoritmo de calibración automática al inicio

■ Comienza automáticamente el rastreo después de recibir datos GPS válidos

■ Soporta instalación en trípode y ventosa

■ Engranaje de dirección de alta calidad y potente

■ Anillo deslizante de 360 grados sin torsión

■ Diseño robusto IP65 para uso en entornos hostiles

■ Diseño portátil compacto y operación sencilla

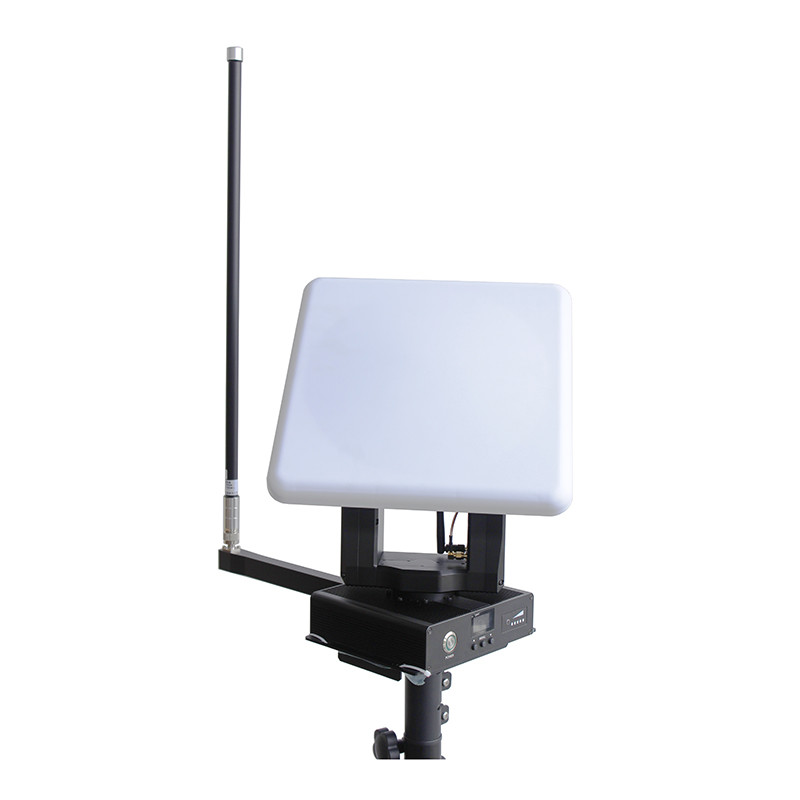

Descripción del Panel

① Antena GPS

② Interfaz de antena de panel direccional, SAM F

③ Interfaz de antena de enlace LoRa, SMA F

④ Botón de encendido

⑤ Pantalla OLED (1.3") y botones de configuración (arriba, abajo y menú)

⑥ Indicador de batería

⑦ Interfaz de antena omnidireccional, SAM F

⑧ Puerto LAN y Serial - conector de aviación de 9 pines (1-4 pines para LAN 1236; 5-7 pines para TTL TX, RX, GND; 8-9 pines no utilizados O para RS232 TX, RX.)

⑨ Interfaz de entrada de alimentación CC, impermeable

Especificación

Contenido del Paquete

Solo como referencia, sujeto a cambios para cada proyecto.
