LKAV3624&3203 Sistema de transmisión de video inalámbrico de enlace de datos de video UGV de largo alcance AES cifrado
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Modulación: BPSK/QPSK/16-QAM/64-QAM/DSSS/CCK
Frecuencia: 562-612MHz (350MHz-4GHz personalizable)
Potencia de salida: 4W (2x2W MIMO)
Ancho de banda del RF: 2M/5M/10M/20MHz/40MHz
entrada de vídeo: AHD/IP
Estado latente del vínculo: 10 ms
Aplicación: Red de malla
Resaltar:

Sistema de transmisión video inalámbrico rugoso

,

Transmisión de datos video larga de la gama UGV

,

Sistema de transmisión video inalámbrico de AES

Información básica
Lugar de origen: Shenzhen China
Nombre de la marca: OEM / LinkAV
Certificación: CE,FCC
Número de modelo: LKAV-3624 y 3203
Pago y Envío Términos
Detalles de empaquetado: cartón marrón
Tiempo de entrega: 10 días hábiles
Condiciones de pago: T/T, Paypal, L/C, D/A, D/P, Western Union, MoneyGram
Capacidad de la fuente: 300pcs/Month
Descripción de producto

LKAV3624&3203 Enlace de datos de video UGV de largo alcance CAN Control Bi-direccional Audio AES Encriptación

Introducción

El LKAV-3624 & 3203 es un potente sistema de transmisión de video de 8 canales especialmente diseñado para aplicaciones de excavadoras no tripuladas, excavadoras, cargadoras de ruedas y UGV.Cuenta con entrada de video de 8 canales (1080p AHD), CAN para control, embebimiento de audio, salida de potencia RF de 2x2W y rango de transmisión de hasta 2 km NLOS (5-10 km LOS).

Características

■ 580 ± 20MHz de frecuencia ajustable

■ velocidad de datos de hasta 82 Mbps

■ potencia de salida de RF de 2x2W

■ Alcance de hasta 2 km NLOS (5-10 km LOS)

■ DVR incorporado que admite el control de la aplicación y el cambio de modo

■ Soporte de audio bidireccional

■ Apoya el control CAN

■ admite entrada de corriente continua de 10-30 V

■ con salida HDMI en RX

■ Apoya el cifrado AES

■ Apoya el GPS

■ Carcasa robusta de aleación de aluminio para aeronaves

Especificación TX

Frecuencia de trabajo 562 a 612 MHz
Modulación El número de unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad
Potencia de salida de RF Se aplicarán las siguientes medidas:
Ancho de banda de RF 2M/5M/10M/20MHz/40MHz
Sensibilidad digital Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
Tasa de datos Hasta 82 Mbps
Interfaz de entrada de vídeo Conector de aviación GX12 de 8x 4 pines
Interfaz LAN 3x RJ45
Formatos de vídeo 1080p/1080i/720p/720i
Codificación de vídeo H.264 / H.265
Interfaz de RF N F x2
Interfaz GPS El valor de las emisiones de CO2
Interfaz del micrófono Conector de aviación GX12 de 3 pines
Interfaz del altavoz Conector de aviación GX12 de 3 pines
Interfaz del CAN Conector de aviación GX12 de 2 pines
Encriptación AES
Voltado de trabajo El valor de las emisiones de CO2 de los motores de combustión renovable será el siguiente:
Interfaz de alimentación Conector de aviación de 3 pines
Las dimensiones 356x200x62mm (sin antena)
Peso 3.45 kg (sin antena)
Trabajo temporal. -20°C ~ 70°C
Consumo de energía TBA

Especificación RX

Frecuencia de trabajo 562 a 612 MHz
Modulación El número de unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad
Potencia de salida de RF Se aplicarán las siguientes medidas:
Ancho de banda de RF 2M/5M/10M/20MHz/40MHz
Sensibilidad digital Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
Tasa de datos Hasta 82 Mbps
Interfaz de salida de vídeo 1x HDMI
Interfaz LAN 1x RJ45
Formatos de vídeo 1080p/1080i/720p/720i
Decodificación de vídeo H.264 / H.265
Interfaz de RF N F x2
Interfaz GPS El valor de las emisiones de CO2
Interfaz de micrófono PTT 2x 3,5 mm conector para auriculares
Interfaz del CAN Conector de aviación GX12 de 2 pines
Encriptación AES
Voltado de trabajo El valor de las emisiones de CO2 de los motores de combustión renovable será el siguiente:
Interfaz de alimentación Conector de aviación de 3 pines
Las dimensiones 483x300x45 mm (sin antena)
Peso 3.45 kg (sin antena)
Trabajo temporal. -20°C ~ 70°C
Consumo de energía TBA

Panel delantero TX

LKAV3624&3203 Sistema de transmisión de video inalámbrico de enlace de datos de video UGV de largo alcance AES cifrado 0

1 Interfaz del micrófono

2 Interfaz del altavoz

3 Interfaz del CAN

4 Indicador de la señal ️ rojo/verde normalmente parpadeando rápidamente

Estado del indicador Fuerza de la señal
Todavía verde. El enlace es sólido
Parpadeo rojo/verde de forma intermitente El enlace se va a romper.
Todavía rojo. No se puede establecer el enlace
Parpadeos rojos El enlace no es estable
El SNR Color del indicador Frecuencia de parpadeo Color de la topología Valor de la topología
0 El rojo No incluido El verde 0
1 a 12 Parpadeos rojos 350 ms El verde 1 a 12
13 a 25 años Parpadeo rojo/verde 350 ms El verde 13 a 25 años
26 a 35 años Parpadeantes verdes 350 ms El verde 26 a 35 años
36 a 70 Todavía verde. No incluido El verde 36 a 70
> 70 años Parpadeos rojos 120 ms El verde > 70 años

5 Pulsar el botón de encendido/apagado.

6 Interfaz LAN1 RJ45.

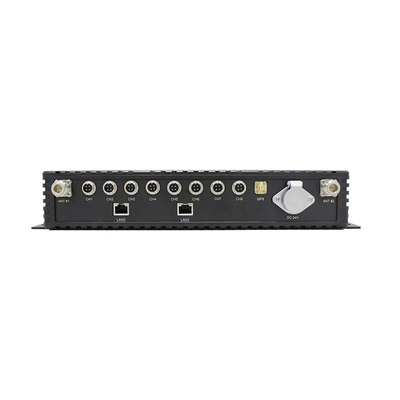

Panel trasero TX

LKAV3624&3203 Sistema de transmisión de video inalámbrico de enlace de datos de video UGV de largo alcance AES cifrado 1

1 Interfaz de la antena MESH

2 CH1 Entrada de vídeo 4 pines GX12, con salida de potencia DC de 12 V.

3 CH2 Entrada de vídeo 4 pinGX12, con salida de potencia de 12 V de corriente continua.

4 CH3 Entrada de vídeo 4 pinGX12, con salida de potencia de 12 V de CC.

5 CH4 Entrada de vídeo 4 pinGX12, con salida de potencia de 12 V de CC.

6 CH5 Entrada de vídeo 4 pinGX12, con salida de potencia de 12 V de corriente continua.

7 CH6 Entrada de vídeo 4 pinGX12, con salida de potencia de 12 V de corriente continua.

8 CH7 Entrada de vídeo 4 pinGX12, con salida de potencia de 12 V de corriente continua.

9 CH8 Entrada de vídeo 4 pinGX12, con salida de potencia de 12 V de CC.

10 Interfaz de antena de GPS SMA F.

11 Interfaz de entrada de alimentación ️ conector de aviación de 3 pines, DC 10-30V.

12 Interfaz de antena MESH N F.

13 LAN2 Puerto RJ45.

14 LAN3 Puerto RJ45.

Panel delantero RX

LKAV3624&3203 Sistema de transmisión de video inalámbrico de enlace de datos de video UGV de largo alcance AES cifrado 2

1 Pulsar el botón de encendido ️ pulsar para encender/apagar.

2 Indicador de señal

Estado del indicador Fuerza de la señal
Todavía verde. El enlace es sólido
Parpadeo rojo/verde de forma intermitente El enlace se va a romper.
Todavía rojo. No se puede establecer el enlace
Parpadeos rojos El enlace no es estable
El SNR Color del indicador Frecuencia de parpadeo Color de la topología Valor de la topología
0 El rojo No incluido El verde 0
1 a 12 Parpadeos rojos 350 ms El verde 1 a 12
13 a 25 años Parpadeo rojo/verde 350 ms El verde 13 a 25 años
26 a 35 años Parpadeantes verdes 350 ms El verde 26 a 35 años
36 a 70 Todavía verde. No incluido El verde 36 a 70
> 70 años Parpadeos rojos 120 ms El verde > 70 años

Botón de modo 3

4 Botón de interrupción ¢ Presione para seleccionar CAM01, CAM02, CAM03...CAM08.

5 Interfaz CAN 2 conector de aviones de 2 pines.

6 Interfaz de intercomunicación para el micrófono de cabeza K.

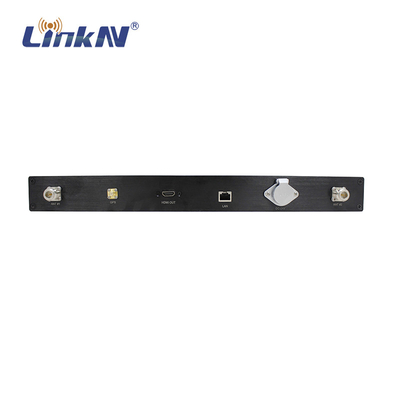

Panel trasero RX

LKAV3624&3203 Sistema de transmisión de video inalámbrico de enlace de datos de video UGV de largo alcance AES cifrado 3

1 Interfaz de la antena MESH

2 Interfaz de la antena GPS SMA F.

3 Interfaz de salida HDMI.

4 Puerto LAN ¥ RJ45.

5 Puerto de entrada de alimentación ️ conector de aviación de 3 pines, DC 10-30V.

Aplicación
